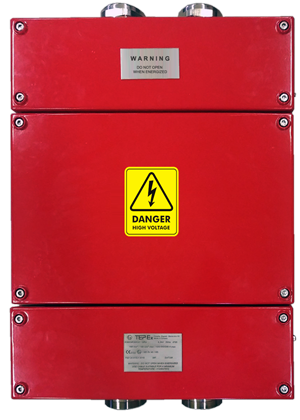

Boîte de jonction haute tension ATEX
Boîte de jonction ATEX
Boîte de jonction haute tension ATEX TEPEX – catégorie I M2 II 2G II 2D. Fiche technique et certificats téléchargeables, devis auprès de SOFAMEL.
- Protection
- IP66
- Zone ATEX
- Mines (groupe I) / Zone 1 / Zone 2 / Zone 21 / Zone 22
Une question technique ? Contacter notre équipe
Matériel TEPEX (TEP Ex d.o.o., Croatie), distribué au Maroc par SOFAMEL.
Description
Boîte de jonction en tôle d’acier Ex eb (2,5 mm) pour des tensions jusqu’à 6,3 kV, utilisable en surface (groupe II) et en mine (groupe I).
TEPEX conçoit et fabrique en Croatie du matériel électrique pour atmosphères explosives. Les marquages, certificats et conditions d’utilisation de référence sont ceux des documents officiels téléchargeables ci-dessous ; le choix d’un matériel ATEX doit être validé au regard du classement de zones de votre site.
Caractéristiques techniques
| Zones correspondant à la catégorie ATEX | Zone 1, Zone 2, Zone 21, Zone 22, Mines (groupe I) |
|---|---|
| Catégorie d'appareil | I M2 II 2G II 2D |
| Marquage de protection | Ex eb I Mb Ex eb IIC T6-T4 Gb Ex tb IIIC T80°C Db |
| Température ambiante | -20°C ÷ +40°C |
| Indice de protection | IP66 |
| Tension assignée | 6,3 kV ±10% AC |
| Enveloppe | tôle d’acier 2,5 mm |
|---|---|
| Joint | EPDM moulé |
| Courant maximal | 420 A / 185 mm² |
Documents techniques
- Fiche technique – TEPEXTélécharger
- Certificat – TEPEXTélécharger
- Notice d'utilisation – TEPEXTélécharger
Documents officiels du fabricant TEPEX. Les caractéristiques de référence sont celles des documents du fabricant.
