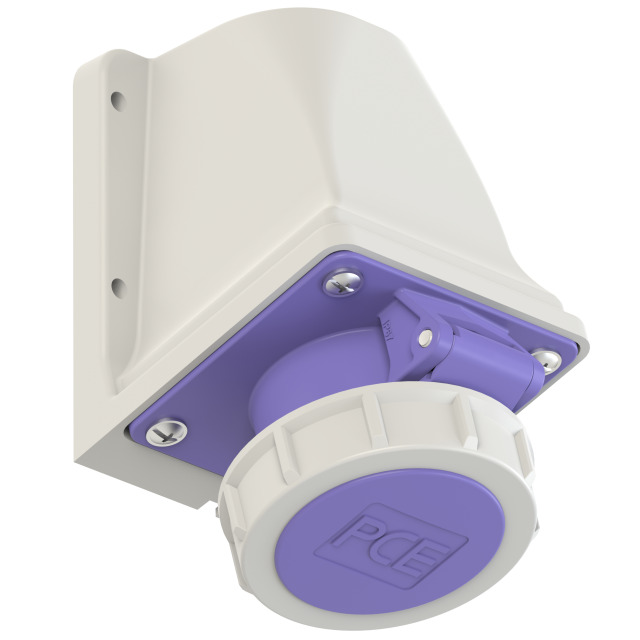

Prise murale CEE très basse tension 16 A 2P+T 20–25 V IP66/IP67
Référence fabricant 1632v
Prise murale PCE : 16 A, 3 pôles (2P+T), 20–25 V – 50/60 Hz, IP66/IP67, raccordement par bornes à vis.
- Intensité
- 16 A
- Pôles
- 3 pôles (2P+T)
- Tension
- 20–25 V
- Protection
- IP66 / IP67
Une question technique ? Contacter notre équipe
Produit PCE – PC Electric GmbH (Autriche). SOFAMEL est distributeur exclusif de PCE au Maroc.
Description
La prise murale se fixe en saillie sur un mur ou un support et constitue un point de raccordement fixe pour les fiches de même configuration.
Cette référence PCE 1632v est un modèle 16 A à 3 pôles, soit 2P+T, pour une tension de 20–25 V (violet), indice de protection IP66/IP67. Selon le système de détrompage de la norme IEC 60309, la couleur et la position horaire empêchent le raccordement à un socle ou à une fiche de tension différente.
La fiche technique officielle du fabricant est téléchargeable ci-dessous. Pour vos quantités, délais et produits associés (câbles, coffrets, enrouleurs), demandez un devis à nos conseillers.
Caractéristiques techniques
| Intensité assignée | 16 A |
|---|---|
| Nombre de pôles | 3 pôles (2P+T) |
| Tension et fréquence (IEC 60309) | 20–25 V – 50/60 Hz |
| Couleur d'identification | violet |
| Indice de protection | IP66/IP67 |
|---|---|
| Raccordement | bornes à vis |
| Entrée de câble | presse-étoupe vissé |
| Matériau | matière plastique |
| Matériau des contacts | laiton (CuZn) |
| Traitement des contacts | nickelé |
| Fixation | fixation extérieure |
| Montage isolé | oui |
| Marquages et certifications (selon le fabricant) | CE, EAC, ÖVE, UKCA |
|---|
| Référence fabricant | PCE 1632v |
|---|---|
| Désignation du fabricant | CEE-Wandsteckdose 16A 3p 24VAC 50/60Hz IP66/IP67 TWIST |
Documents techniques
- Fiche technique PCE 1632vTélécharger
- Déclaration UE de conformité PCE 1632vTélécharger
- Certificat ÖVE 43-165 (gamme)Télécharger
- Plan coté – Prise murale CEE très basse tensionTélécharger
- Consignes de sécurité et mode d'emploi PCETélécharger
Documents officiels du fabricant PCE. Les caractéristiques de référence sont celles des documents du fabricant.
Applications
- Circuits en très basse tension (TBT)
- Locaux humides, enceintes conductrices exiguës
