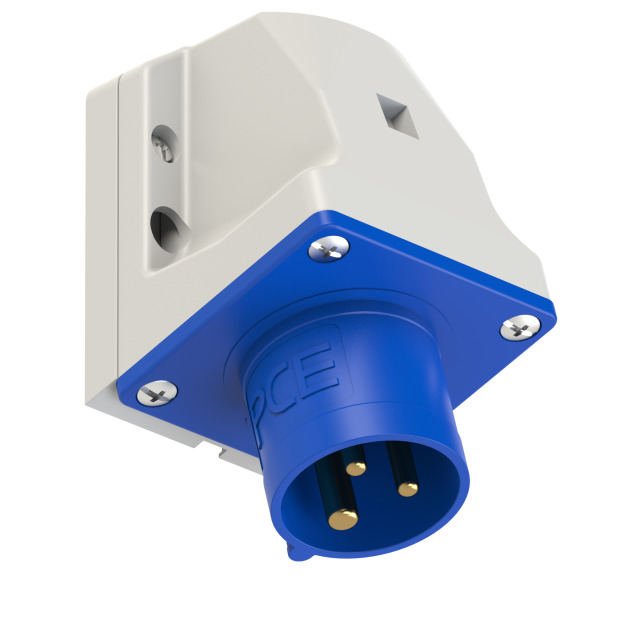

Socle connecteur mâle CEE mural 16 A 2P+T 230 V 6h IP44
Référence fabricant 513-6
Socle connecteur mâle PCE : 16 A, 3 pôles (2P+T), 230 V – 50/60 Hz, 6 h, IP44, raccordement par bornes à vis.
- Intensité
- 16 A
- Pôles
- 3 pôles (2P+T)
- Tension
- 230 V
- Position horaire
- 6 h
- Protection
- IP44
Une question technique ? Contacter notre équipe
Produit PCE – PC Electric GmbH (Autriche). SOFAMEL est distributeur exclusif de PCE au Maroc.
Description
Le socle connecteur mâle constitue une entrée d’alimentation : il reçoit un prolongateur de même configuration pour alimenter un coffret, une machine ou une installation.
Cette référence PCE 513-6 est un modèle 16 A à 3 pôles, soit 2P+T, pour une tension de 230 V (bleu) avec contact de terre en position 6 h, indice de protection IP44. Selon le système de détrompage de la norme IEC 60309, la couleur et la position horaire empêchent le raccordement à un socle ou à une fiche de tension différente.
La fiche technique officielle du fabricant est téléchargeable ci-dessous. Pour vos quantités, délais et produits associés (câbles, coffrets, enrouleurs), demandez un devis à nos conseillers.
Caractéristiques techniques
| Intensité assignée | 16 A |
|---|---|
| Nombre de pôles | 3 pôles (2P+T) |
| Tension et fréquence (IEC 60309) | 230 V – 50/60 Hz |
| Position horaire du contact de terre | 6 h |
| Couleur d'identification | bleu |
| Indice de protection | IP44 |
|---|---|
| Raccordement | bornes à vis |
| Exécution | en saillie |
| Inverseur de phases | non |
| Orientation | inclinée |
| Matériau | matière plastique |
| Matériau des contacts | laiton (CuZn) |
| Traitement des contacts | brut |
| Marquages et certifications (selon le fabricant) | EAC, ÖVE, VDE, CE, CQC, UKCA |
|---|
| Référence fabricant | PCE 513-6 |
|---|---|
| Désignation du fabricant | CEE-Wandgerätestecker 16A 3p 6h IP44 |
Documents techniques
- Fiche technique PCE 513-6Télécharger
- Déclaration UE de conformité PCE 513-6Télécharger
- Certificat ÖVE 43-223 (gamme)Télécharger
- Plan coté – Socle connecteur mâle CEE muralTélécharger
- Consignes de sécurité et mode d'emploi PCETélécharger
Documents officiels du fabricant PCE. Les caractéristiques de référence sont celles des documents du fabricant.
Applications
- Points d'injection d'alimentation en façade de bâtiment ou de local technique
- Raccordement d'un groupe électrogène mobile
