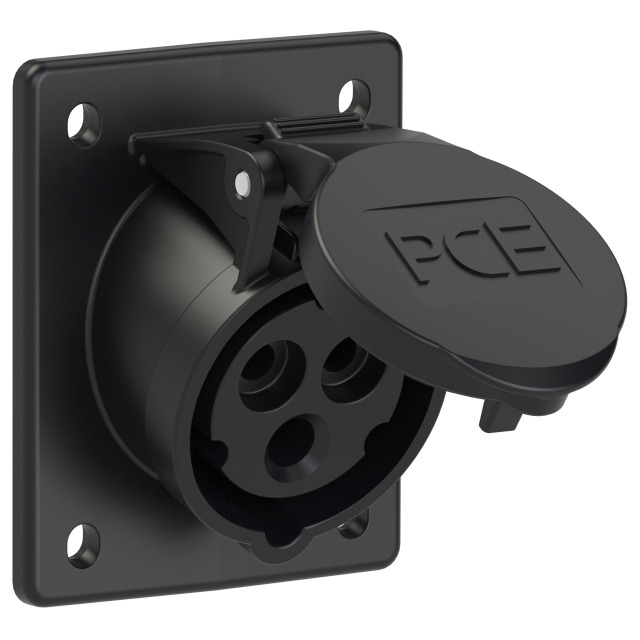

Socle de prise CEE incliné 70 × 85 mm 16 A 2P+T 230 V 6h IP44/IP54 noir
Référence fabricant 413-6x
Socle de prise PCE : 16 A, 3 pôles (2P+T), 230 V – 50/60 Hz, 6 h, IP44/IP54, raccordement par bornes à vis. Version noire.
- Intensité
- 16 A
- Pôles
- 3 pôles (2P+T)
- Tension
- 230 V
- Position horaire
- 6 h
- Protection
- IP44 / IP54
Une question technique ? Contacter notre équipe
Produit PCE – PC Electric GmbH (Autriche). SOFAMEL est distributeur exclusif de PCE au Maroc.
Description
Le socle de prise (prise à encastrer) se monte sur la façade d’un coffret, d’une armoire ou d’une machine.
Cette référence PCE 413-6x est un modèle 16 A à 3 pôles, soit 2P+T, pour une tension de 230 V (bleu) avec contact de terre en position 6 h, indice de protection IP44/IP54. Selon le système de détrompage de la norme IEC 60309, la couleur et la position horaire empêchent le raccordement à un socle ou à une fiche de tension différente.
Version de couleur noire, choisie notamment pour les installations scéniques et événementielles où le matériel doit rester discret.
La fiche technique officielle du fabricant est téléchargeable ci-dessous. Pour vos quantités, délais et produits associés (câbles, coffrets, enrouleurs), demandez un devis à nos conseillers.
Caractéristiques techniques
| Intensité assignée | 16 A |
|---|---|
| Nombre de pôles | 3 pôles (2P+T) |
| Tension et fréquence (IEC 60309) | 230 V – 50/60 Hz |
| Position horaire du contact de terre | 6 h |
| Couleur d'identification | bleu |
| Teinte RAL | 9005 |
|---|---|
| Indice de protection | IP44/IP54 |
| Raccordement | bornes à vis |
| Orientation | inclinée |
| Matériau | matière plastique |
| Matériau des contacts | laiton (CuZn) |
| Traitement des contacts | brut |
| Bride, hauteur (mm) | 85 |
| Entraxe de fixation vertical (mm) | 65 |
| Bride, largeur (mm) | 70 |
| Entraxe de fixation horizontal (mm) | 50 |
| Marquages et certifications (selon le fabricant) | EAC, CE, ÖVE, VDE, CQC, UKCA |
|---|
| Référence fabricant | PCE 413-6x |
|---|---|
| Désignation du fabricant | CEE-Anbausteckdose schräg (70x85mm) 16A 3p 6h IP44/IP54 schwarz |
Documents techniques
- Fiche technique PCE 413-6xTélécharger
- Déclaration UE de conformité PCE 413-6xTélécharger
- Certificat ÖVE 43-222 (gamme)Télécharger
- Plan coté – Socle de prise CEE inclinéTélécharger
- Consignes de sécurité et mode d'emploi PCETélécharger
Documents officiels du fabricant PCE. Les caractéristiques de référence sont celles des documents du fabricant.
Applications
- Façades de coffrets de distribution
- Coffrets de chantier et événementiels
- Armoires industrielles
