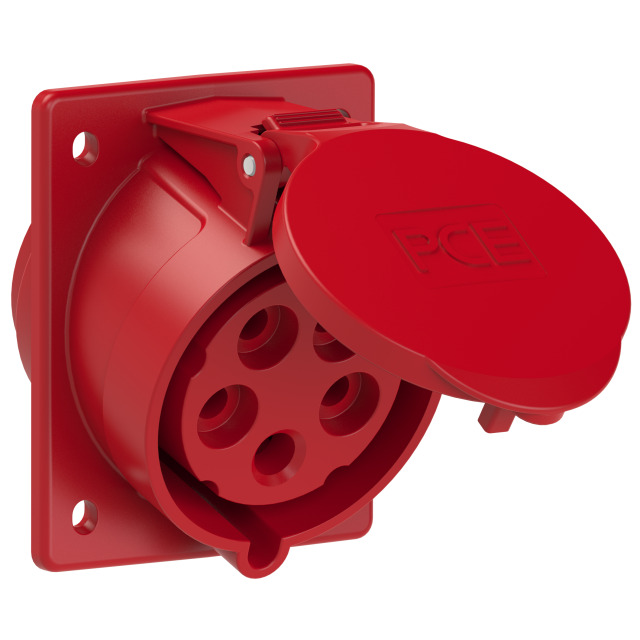

Socle de prise CEE incliné 80 × 97 mm 32 A 3P+N+T 400 V 6h IP44/IP54
Référence fabricant 425-6
Socle de prise PCE : 32 A, 5 pôles (3P+N+T), 400 V – 50/60 Hz, 6 h, IP44/IP54, raccordement par bornes à vis.
- Intensité
- 32 A
- Pôles
- 5 pôles (3P+N+T)
- Tension
- 400 V
- Position horaire
- 6 h
- Protection
- IP44 / IP54
Une question technique ? Contacter notre équipe
Produit PCE – PC Electric GmbH (Autriche). SOFAMEL est distributeur exclusif de PCE au Maroc.
Description
Le socle de prise (prise à encastrer) se monte sur la façade d’un coffret, d’une armoire ou d’une machine.
Cette référence PCE 425-6 est un modèle 32 A à 5 pôles, soit 3P+N+T, pour une tension de 400 V (rouge) avec contact de terre en position 6 h, indice de protection IP44/IP54. Selon le système de détrompage de la norme IEC 60309, la couleur et la position horaire empêchent le raccordement à un socle ou à une fiche de tension différente.
La fiche technique officielle du fabricant est téléchargeable ci-dessous. Pour vos quantités, délais et produits associés (câbles, coffrets, enrouleurs), demandez un devis à nos conseillers.
Caractéristiques techniques
| Intensité assignée | 32 A |
|---|---|
| Nombre de pôles | 5 pôles (3P+N+T) |
| Tension et fréquence (IEC 60309) | 400 V – 50/60 Hz |
| Position horaire du contact de terre | 6 h |
| Couleur d'identification | rouge |
| Indice de protection | IP44/IP54 |
|---|---|
| Raccordement | bornes à vis |
| Orientation | inclinée |
| Matériau | matière plastique |
| Matériau des contacts | laiton (CuZn) |
| Traitement des contacts | brut |
| Bride, hauteur (mm) | 97 |
| Entraxe de fixation vertical (mm) | 73 |
| Bride, largeur (mm) | 80 |
| Entraxe de fixation horizontal (mm) | 60 |
| Marquages et certifications (selon le fabricant) | EAC, ÖVE, VDE, CE, CQC, UKCA |
|---|
| Référence fabricant | PCE 425-6 |
|---|---|
| Désignation du fabricant | CEE-Anbausteckdose schräg (80x97mm) 32A 5p 6h IP44/IP54 |
Documents techniques
- Fiche technique PCE 425-6Télécharger
- Déclaration UE de conformité PCE 425-6Télécharger
- Certificat ÖVE 43-225 (gamme)Télécharger
- Plan coté – Socle de prise CEE inclinéTélécharger
- Consignes de sécurité et mode d'emploi PCETélécharger
Documents officiels du fabricant PCE. Les caractéristiques de référence sont celles des documents du fabricant.
Applications
- Façades de coffrets de distribution
- Coffrets de chantier et événementiels
- Armoires industrielles
