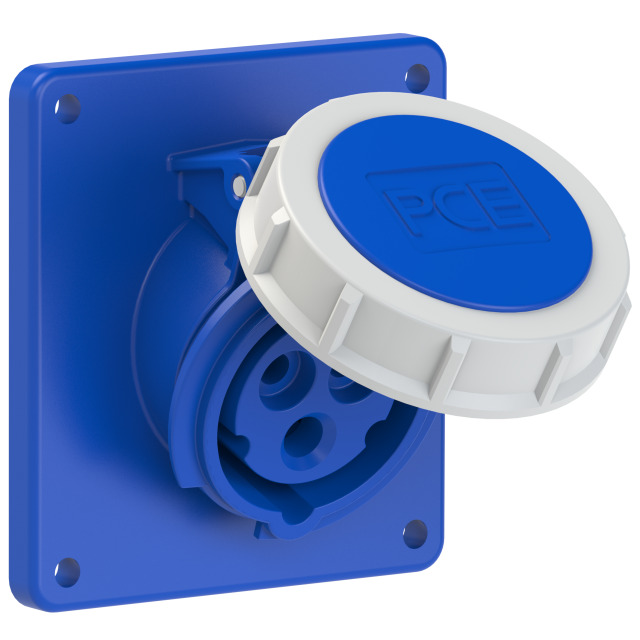

Socle de prise CEE incliné 92 × 100 mm 16 A 2P+T 230 V 6h IP67
Référence fabricant 4132-6
Socle de prise PCE : 16 A, 3 pôles (2P+T), 230 V – 50/60 Hz, 6 h, IP67, raccordement par bornes à vis.
- Intensité
- 16 A
- Pôles
- 3 pôles (2P+T)
- Tension
- 230 V
- Position horaire
- 6 h
- Protection
- IP67
Une question technique ? Contacter notre équipe
Produit PCE – PC Electric GmbH (Autriche). SOFAMEL est distributeur exclusif de PCE au Maroc.
Description
Le socle de prise (prise à encastrer) se monte sur la façade d’un coffret, d’une armoire ou d’une machine.
Cette référence PCE 4132-6 est un modèle 16 A à 3 pôles, soit 2P+T, pour une tension de 230 V (bleu) avec contact de terre en position 6 h, indice de protection IP67. Selon le système de détrompage de la norme IEC 60309, la couleur et la position horaire empêchent le raccordement à un socle ou à une fiche de tension différente.
La fiche technique officielle du fabricant est téléchargeable ci-dessous. Pour vos quantités, délais et produits associés (câbles, coffrets, enrouleurs), demandez un devis à nos conseillers.
Caractéristiques techniques
| Intensité assignée | 16 A |
|---|---|
| Nombre de pôles | 3 pôles (2P+T) |
| Tension et fréquence (IEC 60309) | 230 V – 50/60 Hz |
| Position horaire du contact de terre | 6 h |
| Couleur d'identification | bleu |
| Indice de protection | IP67 |
|---|---|
| Raccordement | bornes à vis |
| Orientation | inclinée |
| Matériau | matière plastique |
| Matériau des contacts | laiton (CuZn) |
| Traitement des contacts | brut |
| Bride, hauteur (mm) | 100 |
| Entraxe de fixation vertical (mm) | 85 |
| Bride, largeur (mm) | 92 |
| Entraxe de fixation horizontal (mm) | 77 |
| Marquages et certifications (selon le fabricant) | EAC, ÖVE, CE, CQC, UKCA |
|---|
| Référence fabricant | PCE 4132-6 |
|---|---|
| Désignation du fabricant | CEE-Anbausteckdose schräg (92x100mm) 16A 3p 6h IP67 |
Documents techniques
- Fiche technique PCE 4132-6Télécharger
- Déclaration UE de conformité PCE 4132-6Télécharger
- Certificat ÖVE 43-222 (gamme)Télécharger
- Plan coté – Socle de prise CEE inclinéTélécharger
- Consignes de sécurité et mode d'emploi PCETélécharger
Documents officiels du fabricant PCE. Les caractéristiques de référence sont celles des documents du fabricant.
Applications
- Façades de coffrets de distribution
- Coffrets de chantier et événementiels
- Armoires industrielles
