Coffrets à jeux de barres ATEX
Enveloppe ATEX
Coffrets à jeux de barres ATEX TEPEX – catégorie II 2GD. Fiche technique et certificats téléchargeables, devis auprès de SOFAMEL.
- Protection
- IP66
- Zone ATEX
- Zone 1 / Zone 2 / Zone 21 / Zone 22
Une question technique ? Contacter notre équipe
Matériel TEPEX (TEP Ex d.o.o., Croatie), distribué au Maroc par SOFAMEL.
Description

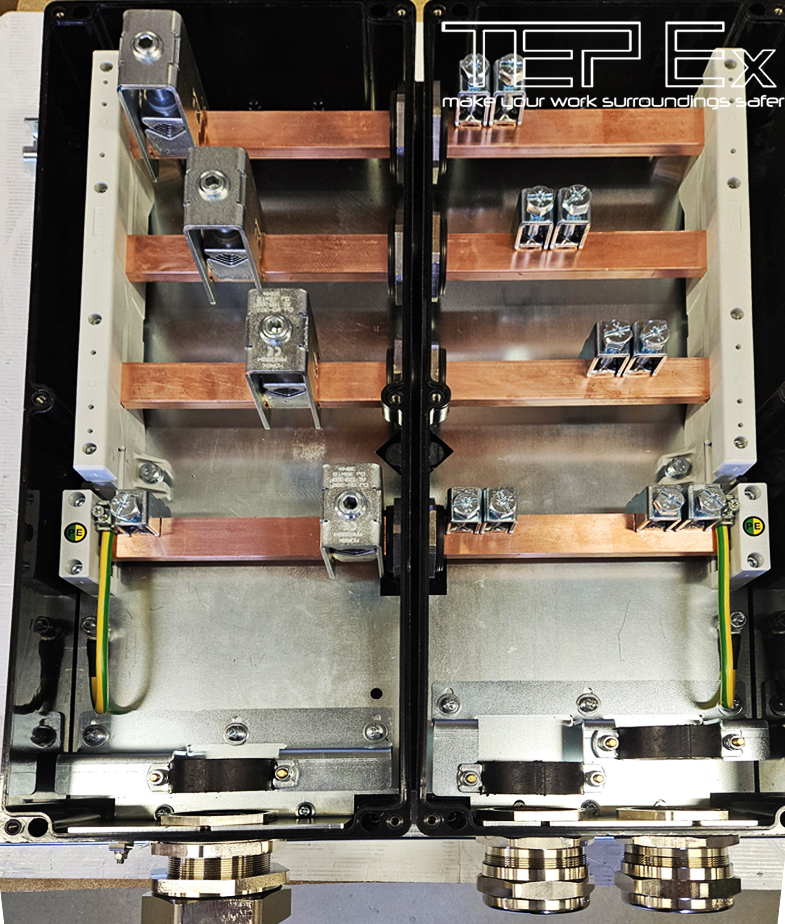

Coffrets de raccordement à jeux de barres en polyester renforcé (GRP) ou en inox AISI 316L, pour bornes de 50 à 300 mm².
TEPEX conçoit et fabrique en Croatie du matériel électrique pour atmosphères explosives. Les marquages, certificats et conditions d’utilisation de référence sont ceux des documents officiels téléchargeables ci-dessous ; le choix d’un matériel ATEX doit être validé au regard du classement de zones de votre site.
Caractéristiques techniques
| Zones correspondant à la catégorie ATEX | Zone 1, Zone 2, Zone 21, Zone 22 |
|---|---|
| Catégorie d'appareil | II 2GD |
| Marquage de protection | Ex eb IIC T6/T5 Gb Ex tb IIIC T80°C/T95°C Db |
| Température ambiante | -40°C ÷ +50°C |
| Indice de protection | IP66 |
| Tension assignée | 630 V ±10% ( 567V – 693V) |
| Enveloppe | polyester renforcé (GRP) ou inox AISI 316L 1,5 mm |
|---|---|
| Joint | EPDM moulé |
| Bornes | 50 à 300 mm² |
| Courant assigné | jusqu'à 450 A selon version et taille |
Documents techniques
- Fiche technique GRP enclosure – TEPEXTélécharger
- Fiche technique AISI 316L enclosure – TEPEXTélécharger
- ATEX Certificat AISI 316L enclosure 600x400x200mm – TEPEXTélécharger
- ATEX Certificat AISI 316L enclosure 1000x800x200mm – TEPEXTélécharger
- ATEX Certificat GRP enclosure – TEPEXTélécharger
- Notice d'utilisation SKX 604016 – TEPEXTélécharger
- Notice d'utilisation SKX 1008020 – TEPEXTélécharger
- Notice d'utilisation SKX 20-* – TEPEXTélécharger
Documents officiels du fabricant TEPEX. Les caractéristiques de référence sont celles des documents du fabricant.
